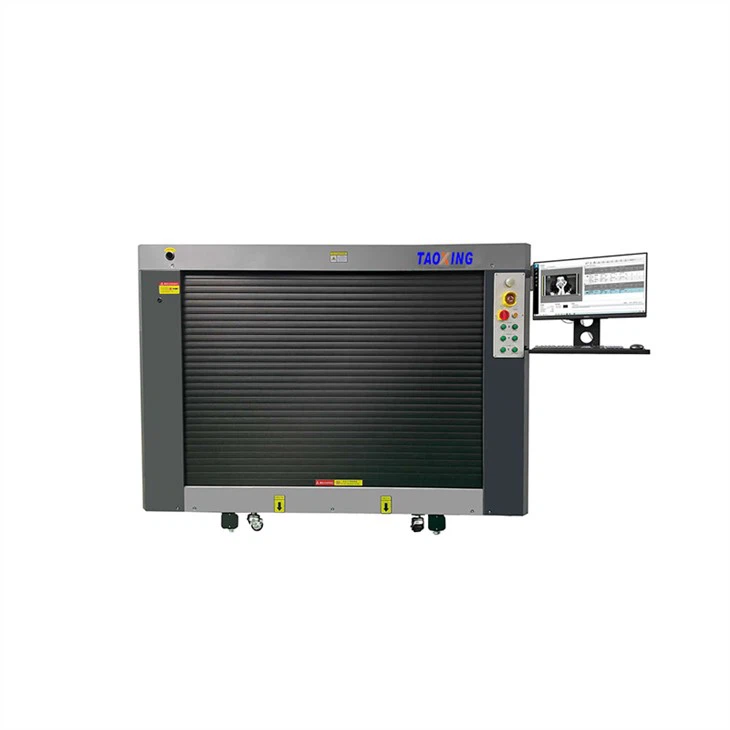

وحدة التعرض CTS-8012M

CTS EXPOSING UNIT

1. التطبيقات

إن CTS-8012M عبارة عن وحدة تعرض للتصوير العمودي بالليزر المباشر تستخدم في عمليات طباعة الشاشة لمختلف الصناعات. دقة عالية ، طاقة عالية ، سرعة عالية وكفاءة عالية.

2. ميزات المنتج

• أقصى مساحة تعرض 800 مم × 1200 مم / 31 بوصة × 47 بوصة

• ينطبق على طباعة الملابس ، وطباعة الملصقات والتغليف ، وثنائي الفينيل متعدد الكلور ، والإلكترونيات الضوئية وغيرها من الصناعات

• الحد الأقصى لدقة وضوح الصورة 133 LPI

• 120 مستوى من قوة التعرض القابلة للتحكم

• التركيز البؤري في الوقت الحقيقي - مع أقصى عمق بؤري 4 مم

• أقصى سرعة إخراج 3m / s

• معدات متكاملة

• دعم TIFF و Gerber و DXF و BMP وتنسيقات الملفات الأخرى

3. مزايا المنتج

أ. صديقة للبيئة -:لا يلزم وجود فيلم فوتوغرافي ومطور ومثبت ، مما يمكن أن يقلل بشكل فعال من المواد الكيميائيةالتلوث.

تكلفة منخفضة:لا توجد متطلبات خاصة للعلامات التجارية للمستحلب ، ومواد العينة ، وتسطيح الإطار وأنواعهشبكة. يمكن استبدال الليزر التالف بشكل منفصل دون استبدال شامل باهظ الثمن.

تطبيق متنوع:طباعة المنسوجات ، طباعة التغليف ، طباعة السيراميك ، طباعة قناع لحام ثنائي الفينيل متعدد الكلور ، طباعة شاشة تعمل باللمس ،الطباعة الضوئية والطباعة الليثوغرافية الضوئية.

موثوقية عالية:وحدة الليزر لها - عمر خدمة طويل للغاية يزيد عن 30 ، 000 ساعة ولا يوجد بها توهين لمدة 10 ، 000ساعات. MTBF (متوسط الوقت بين الفشل) للجهاز بأكمله يزيد عن 10 ، 000 ساعة.

هاء التخصيص:استنادًا إلى قابلية التوسع العالية للمسار التقني وعملية IPD الناضجة للشركة ، تستطيع Antelandسرعة الاستجابة لمتطلبات الخدمة المخصصة للعملاء ، بحيث يحصل - العملاء البارزون في الصناعة على أكبر عددمعدات صنع الألواح المناسبة.

F. دقة عالية:يمكن أن تصل الدقة الضوئية إلى 2540 نقطة في البوصة.

G.قوة عالية:قوة التعرض القصوى هي 150 ميغا جول / سم 2. يمكن كشف مستحلب بسماكة 1 ، 000 ميكرومتر.

H. سرعة عالية: السرعة الخطية القصوى تصل إلى 6 م / ثانية. إجمالي وقت الإخراج أقل من 3 دقائق.

I. كفاءة عالية: يتم استبدال عملية محاذاة الفيلم بالتصوير المباشر بالليزر. التعرض الدقيقيحسن تحديد المواقع بشكل كبير من إنتاجية صناعة الألواح. يمكن لوظيفة الإطار المتعدد إخراج 2 ~ 3 صور فينفس الوقت.

4. التقنية المعلمة

معلمات وحدة التعرض لـ CTS
	CTS-80120M	CTS-1015M	CTS-1216M	CTS-1626M
حجم الصورة	الحد الأقصى 800 * 1200 مم	1000 * 1500 مم كحد أقصى	1200 * 1600 مم كحد أقصى	الحد الأقصى 1600 * 2600 مم
حجم الاطار	1100 * 1700 مم كحد أقصى	الحد الأقصى 1350 * 2000 مم	الحد الأقصى 1350 * 2000 مم	الحد الأقصى 1850 * 3000 ملم
الليزر	128	160	192	256
قوة	800 W	1000W	1000W	1500W
ضوضاء	70 ديسيبل	74 ديسيبل	74 ديسيبل	85 ديسيبل
سرعة*	أقل من 2.5 دقيقة	أقل من 3.5 دقيقة	أقل من 3.5 دقيقة	أقل من 8 دقائق
وضع العملية	لقط هوائي ، عمودي
التعرض للضوء	405 نانومتر ليزر
واجهه المستخدم	USB 2. 0 / 3. 0
دقة	847/1270/2540 نقطة في البوصة
التكرار	أقل من 0. 1 ملم
نوع المستحلب	معظم أنواع المستحلب
سماكة المستحلب	1000 ميكرومتر كحد أقصى
البعد	2285 * 685 * 1690 ملم	2565 * 685 * 2050 ملم	2565 * 685 * 2050 ملم	3660 * 730 * 2380 ملم
N.W/G.W	925 كجم / 1190 كجم	1200 كجم / 1560 كجم	1200 كجم / 1560 كجم	2500 كجم / 2600 كجم
سرعة*	أقل من 2.5 دقيقة	أقل من 3.5 دقيقة	أقل من 3.5 دقيقة	أقل من 8 دقائق
درجة حرارة	21±3 degree
رطوبة	50 ± 10 بالمائة

* معلمات الاختبار: شبكة: 120T ؛ اللون الأصفر؛ مستحلب: SAATI CTS7 ؛ DPI: 1270 ؛ السرعة: 300 الطاقة: 60 ؛ مستوى الطاقة: الخطوة 5

5. صور مفصلة

screen printing negative film free

يمكن أن يحل التصوير المباشر بالليزر محلالعملية التقليدية لإنتاج الفيلم. هو - هيلا يمكن فقط حل مشكلة الجودةبسبب الانكماش والتآكل

فيلم ، ولكن أيضًا وفر أكثر من 100 ألف منتكاليف المواد الاستهلاكية للمؤسسة ؛

يتحكم البرنامج في إخراج الصورةالعملية التي تضمن خطأ التكرارلكل تعريض أقل من 0. 1 مم ؛تعزيز دقة التسجيل وزيادة سرعة استبدال لوحة بواسطةنظام تحديد المواقع - المطور ذاتيًا؛

Thick Emulsions screen printing

- تم تطوير وحدة ليزر ذاتيًا باستخدامطاقة التعرض القوية ، والتي يمكنكشف مستحلب سميك 1000um ؛لا توجد متطلبات خاصة للعلامات التجاريةمن المستحلب ومواد العينة ،تسطيح الإطار وأنواع الشبكات ؛
